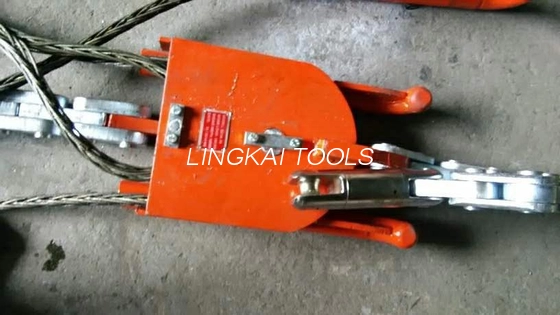

3 połączone płyty bieżne typu równoważącego w liniach przesyłowych dużej mocy
  • 3 połączone płyty bieżne typu równoważącego w liniach przesyłowych dużej mocy3 połączone płyty bieżne typu równoważącego w liniach przesyłowych dużej mocy
  • 3 połączone płyty bieżne typu równoważącego w liniach przesyłowych dużej mocy3 połączone płyty bieżne typu równoważącego w liniach przesyłowych dużej mocy

3 połączone płyty bieżne typu równoważącego w liniach przesyłowych dużej mocy

Wysokiej jakości 3-przewodowe płyty bieżne typu balansowego w liniach przesyłowych dużej mocy z Chin, wiodący w Chinach produkt do naciągania 3-przewodowych narzędzi do naciągania, ze ścisłą kontrolą jakości 3-przewodowe fabryki narzędzi do naciągania linii przesyłowych, produkujące wysokiej jakości narzędzia do naciągania linii przesyłowych dużej mocy.
Wyślij zapytanie
Opis produktu
Opis:
Płyta czołowa linii przesyłowej
Obciążenie robocze:
Maks. 180KN
Funkcjonować:
Przewody sznurkowe
Ilość przewodów:
3
Szerokość krążka bloków naciągowych:
100,110 MM
Model:
SZ3A-10. SZ3A-13 SZ3A-18

Płyty biegowe dla trzech wiązek przewodów w transmisyjnych liniach dystrybucyjnych





Dane techniczne

Numer pozycji Model Obciążenie znamionowe (kN) Odpowiednia szerokość krążka bloku naciągowego (mm) Waga (kg) Długość liny stalowej (m)
17228 SZ3A-10 100 100 114 1×30+1×15
17229 SZ3A-13 130 110 130 1×30+1×15
17230 SZ3A-18 180 110 142 1×30+1×15

Funkcja:Został zaprojektowany tak, aby uniknąć gromadzenia się naprężeń skrętnych podczas naciągania linki
Uwagi:Można dostosować zgodnie ze specyfikacją innych bloków naciągowych.





Opis produktu

Płyty czołowe jezdne służą do naciągania wiązek przewodów i ciągnięcia bloków naciągowych. Zaprojektowaliśmy i wyprodukowaliśmy listwy progowe 2, 3, 4, 6,8-przewodowe. W zależności od wymagań klienta istnieją dwa rodzaje stopni biegowych. Jeden to typ mocujący, drugi to typ równoważący z centralnym kołem i liną ciągnącą z drutu stalowego.



Płyty biegowe z 4 przewodami w zestawie

Nr artykułu Model Opis Obciążenie znamionowe (KN) Waga (kg) Znaki
17231 SZ4A-13 Używany do bloku naciągowego 660X100 130 96 Struktura koła pasowego
17232 SZ4B-13 Używany do bloku naciągowego 660X100 130 65 Przewodniki są naciągane oddzielnie od różnych kół byka
17233 SZ4B-18 Używany do bloku naciągowego 822X110 180 110
17234 SZ4B-25 Używany do bloku naciągowego 822X110 250 110
17238 SZ4C-25 Używany do bloku naciągowego 822X110 250 110
17239 SZ4B-32 Używany do bloku naciągowego 1024X125 320 125

Zastosowanie: Służy do naciągnięcia 4 wiązek przewodów, do połączenia liny pilotującej z przewodami. Pionowe ciężkie ogniwa utrzymują stopień w pozycji poziomej, zapewniając prawidłowe wejście do bloków naciągowych. Typ koła pasowego równoważącego jest zwykle używany w przypadku 2 wiązek przewodów, które są ciągnięte z tych samych kółek napinacza.

3 Bundled Conductor Balance Type Running Boards In High Power Transmission Lines 1



2 dołączone płyty prowadzące z przewodami

Nr artykułu Model Opis Obciążenie robocze (KN) Waga (kg) Znaki
17220 SZ2-8 Używany do bloku naciągowego 508X75 80 17 Przewodniki są naciągane oddzielnie od różnych kół byka
17221 SZ2-8A Używany do bloku naciągowego 660X100 80 19
17222 SZ2-8B Używany do bloku naciągowego 822X110 80 20
17223 SZ2A-8 Używany do bloku naciągowego 660X100 80 90 Struktura koła pasowego
17224 SZ2B-13 Używany do bloku naciągowego 822X110 130 55 Przewodniki są naciągane oddzielnie od różnych kół byka
17225 SZ2C-13 Używany do bloku naciągowego 916X110 130 50
17226 SZ2B-18 Używany do bloku naciągowego 1024X125 180 65

Zastosowanie: Służy do naciągnięcia 2 wiązek przewodów, do połączenia liny pilotującej z przewodami. Pionowe ciężkie ogniwa utrzymują stopień w pozycji poziomej, zapewniając prawidłowe wejście do bloków naciągowych. Typ koła pasowego równoważącego jest zwykle używany w przypadku 2 wiązek przewodów, które są ciągnięte z tych samych kółek napinacza.



6 (8) listwy biegowe z przewodami w wiązce

Nr artykułu Model Opis Obciążenie znamionowe (KN) Waga (kg) Znaki
17241 SZ6B-25 Używany do bloku naciągowego 822X110 250 140



Przewodniki są naciągane oddzielnie od różnych kół byka
17242 SZ6B-25A Używany do bloku naciągowego 660X100 250 137
17243 SZ6A-18 Używany do bloku naciągowego 660X100 180 160 Typ salda
17244 SZ6A-25 Używany do bloku naciągowego 822X110 250 180
17246 SZ8B-28 Używany do bloku naciągowego 822X110 280 240 Typ mocowania

Zastosowanie: Służy do naciągania wiązek 6 i 8 przewodów, do łączenia liny pilotującej z przewodami. Pionowe ciężkie ogniwa utrzymują stopień w pozycji poziomej, zapewniając prawidłowe wejście do bloków naciągowych. Typ koła pasowego równoważącego jest zwykle używany w przypadku 2 wiązek przewodów, które są ciągnięte z tych samych kółek napinacza.





3 Bundled Conductor Balance Type Running Boards In High Power Transmission Lines 23 Bundled Conductor Balance Type Running Boards In High Power Transmission Lines 33 Bundled Conductor Balance Type Running Boards In High Power Transmission Lines 4



Gorące Tagi: 3 dołączone narzędzia do naciągania przewodów, 3-przewodowe narzędzia do naciągania linii przesyłowych, narzędzia do naciągania linii przesyłowych dużej mocy, narzędzia do naciągania linii napowietrznych
