W jaki sposób narzędzia do przeciągania kabli elektrycznych mogą skrócić czas instalacji bez uszkadzania kabla?

Zarys i obietnica czytelnika

Z czym odejdziesz

• Prosta angielska mapa kategorii narzędzi i tego, co każde z nich faktycznie naprawia na miejscu.
• Tabela decyzyjna, którą możesz skopiować do wewnętrznej listy kontrolnej zakupów.
• Powtarzalny przepływ pracy (przed ciągnięciem → ciągnięcie → po ciągnięciu), który zmniejsza tarcie i poprawki.
• Uwagi zorientowane na kupującego, umożliwiające porównanie dostawców wykraczających poza „najniższą cenę”.

Najczęstsze punkty bólowe podczas ciągnięcia kabla

Na papierze ciągnięcie kabla to „tylko przyczepność”. W rzeczywistości jest to problem systemowy: geometria trasy, stan nawierzchni, ciężar kabla, smarowanie, kontrola napięcia i dyscyplina trzymania się razem, łączą się. Oto główne problemy, które pojawiają się zarówno w przypadku małych ciągów kanałowych, jak i dużych instalacji wykopowych.

1) Kolce tarcia, które blokują siłę ciągnięcia

Tarcie nie jest równomierne. Występuje na zakrętach, przesunięciach, przejściach kanałów i nierównych punktach wejścia. Jeśli nie poradzisz sobie z tymi skokami, otrzymasz przestoje, przegrzanie w punktach styku lub „bohaterskie ciągnięcia”, które przekraczają bezpieczne napięcie.

2) Zatarcia płaszcza kabla i uszkodzenie izolacji

Uszkodzenia często mają podłoże podstawowe: ostre krawędzie przy wylotach kanałów, przeciąganie po nierównych podstawach rowów, rolki umieszczone zbyt daleko od siebie lub ciągnięcie głowic, które nie są prawidłowo dobrane i ustawione.

3) Naruszenia promienia zgięcia w narożnikach i studzienkach

Nawet jeśli załoga myśli, że „pojechała wolno”, złe ustawienie zakrętów może wymusić ciasne zakręty. Może to skrócić żywotność kabla i spowodować przyszłe usterki.

4) Niekontrolowane napięcie i skręcenie

Skręcanie może naprężać przewody i powodować problemy z obsługą w dalszej części przewodu. Słaba kontrola napięcia zwiększa również ryzyko dla załogi i sprzętu. W tym przypadku liczy się odpowiednia linka uciągu, krętliki i podejście do napinania.

5) Strata produktywności spowodowana stosowaniem narzędzi metodą prób i błędów

Jeśli załoga przybędzie z „w większości właściwymi rzeczami”, spędzi czas na improwizacji — często z wynikami, które dzisiaj wyglądają dobrze, ale później zawiodą. Planowany zestaw narzędzi jest zwykle tańszy niż pojedyncze ponowne przeciągnięcie.

Grupy narzędzi, które rozwiązują te problemy

Solidny zestaw narzędzi obejmuje trzy zadania:przewodnik(kontrola trasy i zakrętu),ciągnąć(zapewnia bezpieczną przyczepność), ichronić(zapobiegać ścieraniu, zgniataniu i skręcaniu). Poniżej rdzeńNarzędzia do przeciągania kabli elektrycznychgrupy i sposób, w jaki odnoszą się one do problemów w świecie rzeczywistym.

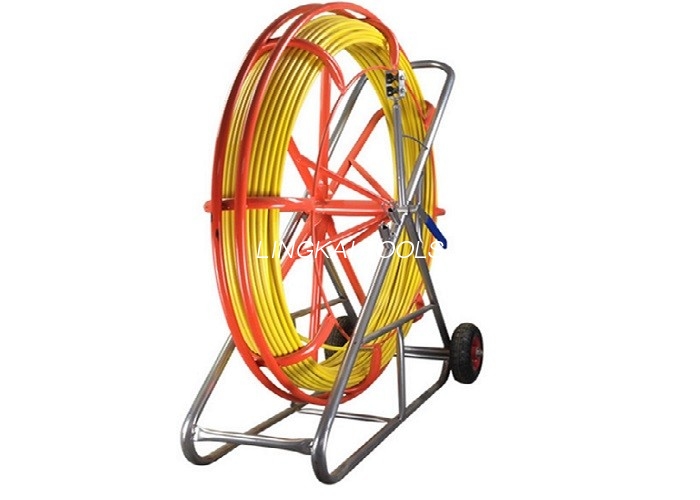

A) Pręty kanałowe i systemy rybne

• Co robią:Ustal ścieżkę pilota przez przewód/kanały, aby można było przeciągnąć linę/linę bez uszkadzania kabla.
• Co naprawiają:Czas stracony na pytanie „jak przejść linię?” oraz awarie linii pilotażowych w długich seriach.
• Czego szukać:Odpowiednia średnica drążka zapewniająca sztywność, układ hamulcowy zapewniający kontrolowaną siłę hamowania i rama stabilna podczas pchania/ciągnięcia.

B) Walce proste i walce rowkowe

• Co robią:Podnieś i poprowadź kabel nad podłożem, aby zmniejszyć tarcie i chronić płaszcz.
• Co naprawiają:Uszkodzenia spowodowane przeciąganiem, zaczepianiem i nierówną siłą ciągnącą po trasie.
• Czego szukać:Obciążenie znamionowe, konstrukcja łożyska i rozstaw rolek dostosowane do ciężaru kabla i warunków trasy.

C) Rolki narożne, rolki studzienek/studni i zabezpieczenie wejścia

• Co robią:Kontroluj promień zgięcia w rogach i chroń kabel w punktach wejścia/wyjścia.
• Co naprawiają:Naruszenia zgięcia, zgniecione kurtki na krawędziach i kolce tarcia na narożnikach.
• Czego szukać:Gładkie powierzchnie rolek, stabilne ramy i łatwe kotwienie/pozycjonowanie.

D) Uchwyty kablowe (skarpety ciągnące) i głowice ciągnące

• Co robią:Przenieś siłę ciągnącą równomiernie na kabel (lub na ucho/głowicę ciągnącą), zmniejszając miejscowe naprężenia.
• Co naprawiają:Poślizg, uszkodzenie przewodu przez improwizowane węzły i niebezpieczne połączenia ciągnione.
• Czego szukać:Prawidłowy zakres chwytu, jakość siatki, bezpieczne mocowanie i kompatybilność z krętlikami.

E) Krętliki, rozwiązania zapobiegające skręcaniu i zarządzanie linką

• Co robią:Zmniejsz przenoszenie skrętu i utrzymuj wyrównany system ciągnięcia.
• Co naprawiają:Skręcanie, załamania i niestabilne ciągnięcia.
• Czego szukać:Nośność dostosowana do systemu i płynny obrót pod napięciem.

F) Wciągarki, wciągarki, kabestany i maszyny pchająco-ciągnące

• Co robią:Zapewniają kontrolowaną przyczepność, szczególnie w przypadku dłuższych lub cięższych pociągnięć.
• Co naprawiają:Ograniczenia ciągnięcia ręcznego, nierówne napięcie i błędy wynikające ze zmęczenia.
• Czego szukać:Kontrola prędkości linii, hamowanie, zgodność z pomiarami/monitorowaniem naprężenia i bezpieczne kotwiczenie.

G) Narzędzia „wsparcia”, które po cichu zapobiegają katastrofom

• Stojaki na bębny kablowe / obsługa szpul:Zapobiega problemom z przeciąganiem, „uciekaniem” bębna i ładowaniem bocznym.
• Narzędzia pomiarowe:Pomaga potwierdzić długość trasy oraz zaplanować rozstaw rolek i etapy.
• Strategia smarowania:Nie jest to „narzędzie” w sensie metalu, ale jest jednym z największych reduktorów tarcia, jakie możesz kontrolować.

Tabela szybkiego wyboru

Użyj tego jako szybkiego filtra podczas dopasowywaniaNarzędzia do przeciągania kabli elektrycznychdo warunków pracy. (Wskazówka: jeśli nie masz pewności, skup się na ochronie i kontroli tarcia — te dwa elementy najbardziej redukują konieczność przeróbek.)

Praktyczny przebieg pracy z ciągnięciem kabla

Zakup narzędzi opłaca się tylko wtedy, gdy przepływ pracy jest zdyscyplinowany. Oto sekwencja przyjazna w terenie, którą możesz ujednolicić pomiędzy załogami.

Krok 1: Planowanie przed ściągnięciem (10–20 minut, które oszczędza godziny)

• Badanie trasy:Licz zakręty, identyfikuj ciasne zakręty i potwierdzaj punkty wejścia/wyjścia.
• Kontrola danych kabla:Potwierdź średnicę zewnętrzną, minimalny promień zgięcia i metodę ciągnięcia (chwyt vs. głowica ciągnąca).
• Plan rolek:Zdecyduj o typie i rozstawie rolek; dodać rolki narożne/dołkowe tam, gdzie spodziewane są skoki tarcia.
• Strategia linii pilotażowej:Wybierz metodę pręta kanałowego/ryby, a następnie w razie potrzeby zmodernizuj ją do liny/liny ciągnącej.
• Plan ochrony:Zidentyfikuj wszelkie ostre krawędzie, nierówne podstawy rowów lub przejścia wymagające osłon lub tulei wejściowych.

Krok 2: Konfiguracja zapobiegająca uszkodzeniu kabla

• Najpierw zainstaluj zabezpieczenie wejścia:Nie „pociągnij raz i zobacz”. Chroń krawędzie, zanim kabel ich dotknie.
• Umieść rolki celowo:Zbyt mało rolek zwiększa opór; zbyt wiele źle umieszczonych rolek zwiększa punkty zaczepienia.
• Utrzymuj ustawienie prosto przy wciągarce/ściągaczu:Niewspółosiowość zwiększa obciążenie boczne i skręt.
• Użyj odpowiednich uchwytów i połączeń:Unikaj improwizowanych krawatów, które koncentrują stres.

Krok 3: Wykonaj pociągnięcie z kontrolowanym napięciem

1. Zacznij powoli:Przed zwiększeniem prędkości poczekaj, aż lina „osiądzie” na ścieżce rolki.
2. Oglądaj rogi:Umieść członka załogi w każdym miejscu wysokiego ryzyka, aby monitorował zginanie i tarcie.
3. Utrzymuj komunikację:Prosty protokół stop/slow/go zapobiega nieporozumieniom w obliczu hałasu i presji.
4. Zatrzymaj się, jeśli zauważysz uszkodzenie kurtki:Przerwa teraz jest tańsza niż późniejsza usterka.

Krok 4: Kontrole po ściągnięciu, które redukują liczbę wywołań zwrotnych

• Kontrola wzrokowa:Sprawdź stan płaszcza w narożnikach, wejściach i znanych nierównych segmentach.
• Potwierdź routing:Upewnij się, że kabel jest prawidłowo osadzony i nie jest poddawany niezamierzonemu ściskaniu.
• Udokumentuj konfigurację:Zdjęcia rozmieszczenia rolek i zabezpieczenia wejścia pomagają odtworzyć to, co zadziałało.

Kontrole bezpieczeństwa i jakości zapobiegające przeróbkom

Najbezpieczniejsze zawody to zazwyczaj prace najwyższej jakości, ponieważ w obu przypadkach liczy się przewidywalność i kontrolowane siły. Oto praktyczne elementy sterujące, które pasują do codziennych operacji, nie spowalniając pracy załogi.

Kontrola 1: Kontrola oceny „Najsłabszego ogniwa”.

Każdy system ciągnięcia ma najsłabszy element (uchwyt, krętlik, lina, rolka, punkt kotwiczenia). Ten komponent definiuje Twój bezpieczny limit. Kupowanie od dostawcy, który zapewnia jasne oceny, ogranicza domysły.

Kontrola 2: Dyscyplina w narożnikach

Narożniki to miejsca, w których zderzają się tarcie, promień zgięcia i ochrona kabla. Jeśli budżety są napięte, najpierw zainwestuj w rozwiązania narożne. Również w tym przypadku stabilne, odpowiednio dobrane rolki szybko się zwracają.

Kontrola 3: Świadomość napięcia indukowanego (jeśli dotyczy)

W niektórych środowiskach, w których występują linie i naciągi, indukowana energia elektryczna może stanowić realne zagrożenie. Można zastosować specjalistyczne bloki uziemiające jako część planu operacyjnego, jeśli wymaga tego metoda pracy – zawsze przestrzegaj zasad i standardów bezpieczeństwa obowiązujących w miejscu pracy.

Uwagi dotyczące zamówień dla kupujących

Jeśli kupujeszNarzędzia do przeciągania kabli elektrycznychdla zespołu inżynierów poniżej opisano, jak ocenić opcje za pomocą kryteria, które mają znaczenie w terenie – nie tylko w katalogu.

Poproś o informacje, które zmniejszają ryzyko

• Obciążenie znamionowe i zakres zastosowania:„Do czego jest przeznaczony i gdzie nie należy go używać?”
• Szczegóły materiału i łożyska:Materiał rolki wpływa na ochronę kabla; konstrukcja łożyska wpływa na tarcie i trwałość.
• Opcje konfiguracji:Konfiguracja linii prostej, narożnika lub głowicy nie powinna być „uniwersalna”.
• Dostępność części zamiennych:Szczególnie do rolek, ram i zespołów ruchomych.
• Opakowania dla logistyki eksportowej:Zapobiega uszkodzeniom, zanim narzędzia dotrą na miejsce.

Kup „system”, a nie tylko narzędzie

Najlepiej sprawdzające się zestawy to dopasowane zestawy: pręt kanałowy → linka prowadząca → lina ciągnąca → krętlik → uchwyt → rolki (proste + narożnik + wejście). Jeśli dostawca może pomóc Ci w określeniu kompletnego zestawu dla Twoich typowych profili stanowisk, zredukujesz niedopasowania i improwizację na miejscu.

Gdzie pasuje wyspecjalizowany producent

Jeśli Twoje projekty obejmują powtarzające się instalacje podziemne, prowadzenie rowów lub obsługę kabli związaną z budową linii, warto nawiązać współpracę producenta obejmującego wiele kategorii narzędzi — ponieważ zarządzanie zgodnością i ocenami w całym systemie staje się łatwiejsze.

Na przykład,Ningbo Lingkai Electric Power Equipment Co., Ltd. oferuje szeroką gamę produktów w ramachNarzędzia do przeciągania kabli elektrycznychkategoria, w tym pręty kanałowe (do tworzenia linii pilotowych), rolki (do zmniejszania tarcia), i powiązane akcesoria do ciągnięcia/obsługi — przydatne, gdy próbujesz ujednolicić zestawy załogi, zamiast mieszać niedopasowane części z wielu źródeł.

Często zadawane pytania

Ostateczne dania na wynos

NajlepszeNarzędzia do przeciągania kabli elektrycznychnie tylko „ciągnij mocniej” – zmniejszają tarcie, chronią powierzchnie kabli, kontrolować promień zgięcia i pomagać załodze w utrzymaniu stałego napięcia. Jeśli ustandaryzujesz system narzędzi wokół najpopularniejszych tras, zobaczysz mniej przeciągnięć, mniej uszkodzeń kurtki i mniej kosztownych przeróbek.
