Czym są narzędzia do instalacji kabli podziemnych i jak poprawiają efektywność projektu?

Abstrakcyjny

Podziemne sieci energetyczne i komunikacyjne szybko się rozwijają, w miarę jak miasta poszukują bezpieczniejszej, bardziej niezawodnej i czystszej wizualnie infrastruktury. W centrum tej transformacji znajdują sięNarzędzia do instalacji kabli podziemnych, które decydują nie tylko o szybkości budowy, ale także o bezpieczeństwie, trwałości kabla i długoterminowej wydajności systemu. W tym artykule omówiono pełny ekosystem narzędzi do instalacji kabli podziemnych, w tym rozszerzone odmiany słów kluczowych, takie jak narzędzia do ciągnięcia kabli podziemnych, sprzęt do układania kabli, systemy prętów kanałowych, wciągarki, rolki i urządzenia monitorujące naprężenie. Czerpiąc z praktyk branżowych i logiki inżynierskiej, wyjaśniamy, jak działają te narzędzia, gdzie są stosowane i jak je odpowiedzialnie wybierać, zgodnie z nowoczesnymi standardami EEAT. Dyskusja opiera się na wiedzy specjalistycznej producenta firmyNingbo Lingkai Electric Power Equipment Co., Ltd.i skupia się na wartości praktycznej, a nie na oświadczeniach promocyjnych.

Spis treści

• Zrozumienie narzędzi do instalacji kabli podziemnych
• Dlaczego instalacja podziemna wymaga specjalistycznego sprzętu
• Wyjaśnienie rozszerzonych słów kluczowych i kategorii narzędzi
• Podstawowe typy narzędzi do instalacji kabli podziemnych
• Jak te narzędzia poprawiają bezpieczeństwo i integralność kabli
• Kryteria wyboru dla różnych scenariuszy projektów
• Tabela porównawcza typowych narzędzi instalacyjnych
• Zastosowania branżowe i przypadki użycia
• Rozważania EEAT w produkcji i użytkowaniu narzędzi
• Często zadawane pytania
• Wnioski i dalsze kroki

Zrozumienie narzędzi do instalacji kabli podziemnych

Narzędzia do instalacji kabli podziemnych odnoszą się do wyspecjalizowanej grupy urządzeń mechanicznych i hydraulicznych zaprojektowanych do prowadzenia, ciągnięcia, ochrony i napinania kabli elektrycznych lub komunikacyjnych zainstalowanych poniżej poziomu gruntu. W odróżnieniu od narzędzi do naciągania napowietrznych systemów podziemnych działają w zamkniętych środowiskach, takich jak kanały, przewody, rowy i tunele.

Narzędzia te zostały zaprojektowane z myślą o zarządzaniu tarciem, promieniem zgięcia, naprężeniem rozciągającym i dokładnością wyrównania. Niewłaściwe oprzyrządowanie może spowodować uszkodzenie powłoki kabla, awarię izolacji lub przedwczesne starzenie się, co sprawia, że ​​wybór narzędzia jest kluczową decyzją inżynierską, a nie logistyczną refleksją.

Dlaczego instalacja podziemna wymaga specjalistycznego sprzętu

Instalowanie kabli pod ziemią stwarza wyzwania, których nie ma w systemach napowietrznych. Należą do nich niewidoczne ścieżki trasowania, wyższe współczynniki tarcia, ograniczone punkty dostępu i bardziej rygorystyczne wymagania bezpieczeństwa. Narzędzia do instalacji kabli podziemnych zostały zaprojektowane specjalnie w celu rozwiązania tych problemów.

• Ograniczona widoczność i ograniczone możliwości korekcji po rozpoczęciu instalacji
• Wyższe naprężenia mechaniczne spowodowane tarciem i zagięciami kanałów
• Większe ryzyko uszkodzenia kabla spowodowanego temperaturą i wilgocią
• Bardziej rygorystyczne przepisy dotyczące bezpieczeństwa miejskiego i ochrony środowiska

Wyjaśnienie rozszerzonych słów kluczowych i kategorii narzędzi

Aby w pełni zrozumieć zakres narzędzi do instalacji kabli podziemnych, warto rozszerzyć terminologię powszechnie stosowaną w branży. Różnice te często opisują funkcję, a nie całkowicie oddzielne produkty.

• Narzędzia do ciągnięcia kabli pod ziemią
• Urządzenia do układania kabli w instalacjach podziemnych
• Wciągarki linowe i maszyny ciągnące
• Systemy prętów kanałowych i prętów kablowych
• Rolki kablowe do wprowadzania do rowów i kanałów
• Urządzenia do kontroli i monitorowania napięcia

Podstawowe typy narzędzi do instalacji kabli podziemnych

• Wciągarki linowe– Zapewniają kontrolowaną siłę uciągu w przypadku instalacji na duże odległości
• Pręty kanałowe– Służy do prowadzenia przewodów pilotowych przez przewody przed przeciągnięciem kabla

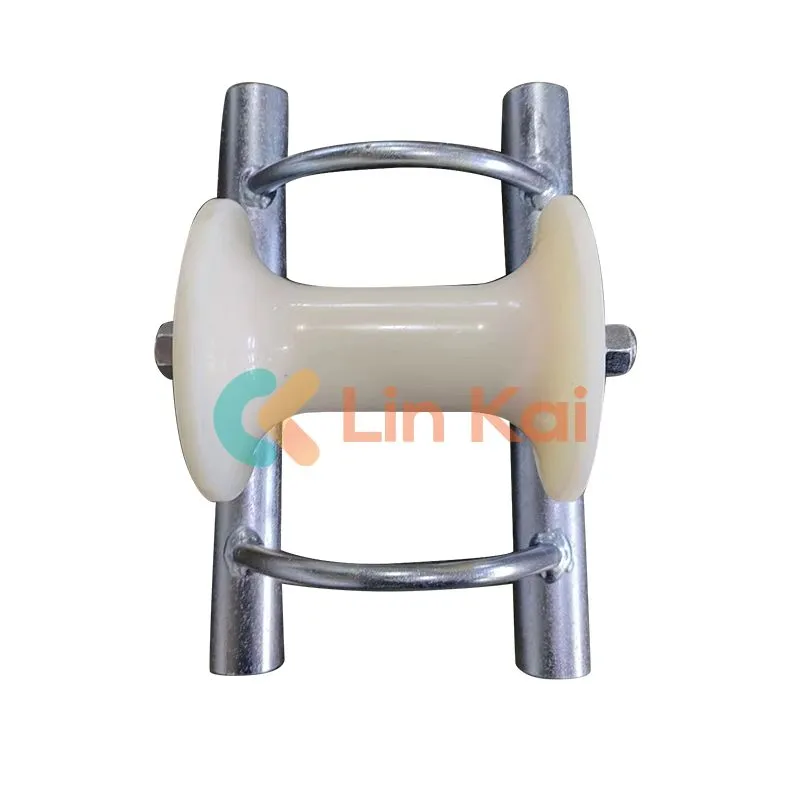

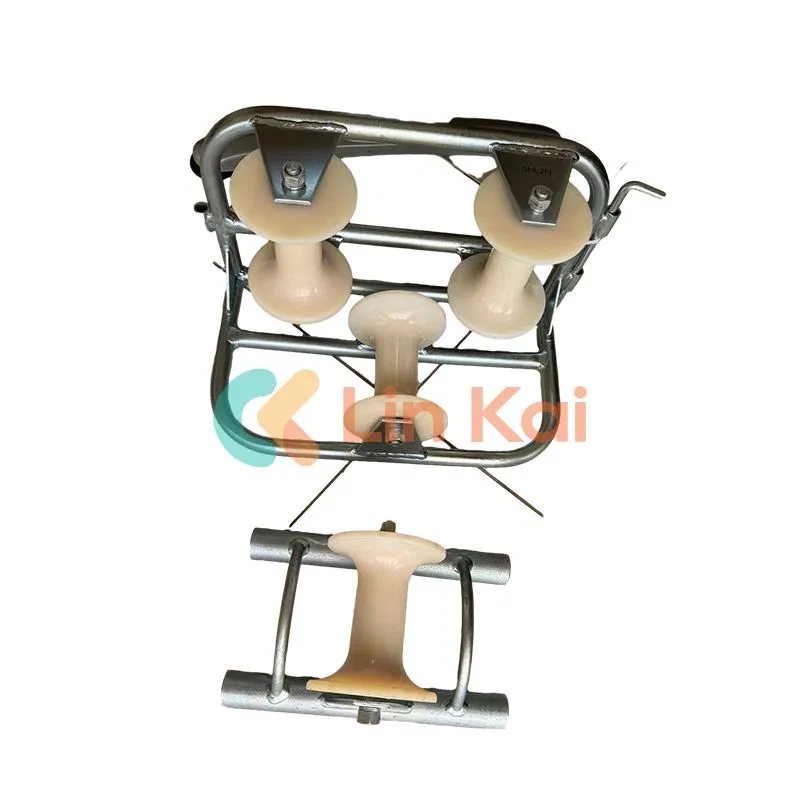

• Rolki kablowe– Zmniejsz tarcie i chroń powłoki kabli w punktach wejścia i wyjścia
• Ciągnięcie uchwytów– Podczas naprężania liny należy równomiernie zabezpieczyć
• Mierniki napięcia– Monitoruj siłę uciągu, aby uniknąć przekroczenia limitów kabla

Jak te narzędzia poprawiają bezpieczeństwo i integralność kabli

• Mniejsza obsługa ręczna zmniejsza ryzyko obrażeń
• Kontrolowane napięcie zapobiega rozciąganiu przewodu
• Zoptymalizowany promień gięcia chroni warstwy izolacyjne
• Zmniejszone tarcie minimalizuje gromadzenie się ciepła podczas ciągnięcia

Kryteria wyboru dla różnych scenariuszy projektów

• Średnica i waga kabla
• Długość trasy i liczba zakrętów
• Materiał kanału i stan powierzchni wewnętrznej
• Ograniczenia dotyczące instalacji miejskich i wiejskich

Tabela porównawcza typowych narzędzi instalacyjnych

Zastosowania branżowe i przypadki użycia

• Miejskie sieci elektroenergetyczne
• Przyłączenia do sieci energii odnawialnej
• Infrastruktura zakładów przemysłowych
• Systemy telekomunikacyjne i światłowodowe

Rozważania EEAT w produkcji i użytkowaniu narzędzi

Z punktu widzenia EEAT narzędzia do instalacji kabli podziemnych muszą być poparte weryfikowalną wiedzą specjalistyczną, przejrzystymi procesami produkcyjnymi i sprawdzoną wydajnością w terenie. Producenci tacy jakNingbo Lingkai Electric Power Equipment Co., Ltd.dostosować projekt produktu do międzynarodowych standardów instalacyjnych i rzeczywistych wymagań inżynieryjnych.

Często zadawane pytania

Co decyduje o właściwej sile uciągu kabli podziemnych?

Siła ciągnąca zależy od masy kabla, długości kanału, współczynnika tarcia oraz liczby i promienia zagięć. W praktyce instalatorzy stosują monitorowanie naprężenia i obliczanie trasy, aby utrzymać obciążenie uciągu w dopuszczalnych granicach producenta kabla.

Jak wybrać pomiędzy wciągarką kabestanową a wciągarką bębnową?

Wciągarka z kabestanem jest często preferowana, gdy potrzebne jest ciągłe ciągnięcie z dobrą kontrolą i możliwością radzenia sobie z długimi ciągnięciami za pomocą pętli liny systemu. Wciągarki bębnowe są powszechne, gdy chcesz, aby lina uciągowa była przechowywana na samym bębnie. Twoja decyzja powinna uwzględniać układ witryny, długość naciągu, potrzeby kierownictwa liniowego oraz sposób, w jaki planujesz kontrolować napięcie.

Czy naprawdę potrzebuję pręta kanałowego, czy mogę po prostu przełożyć żyłkę przez kanał?

W przypadku krótkich, czystych i prostych przewodów pomocne może być ręczne łowienie żyłką. Jednak pręt kanałowy (system prętów kablowych) jest znacznie bardziej niezawodny i dłuższy biegi, starsze kanały lub trasy z wieloma zakrętami. Ogranicza metodę prób i błędów, skraca czas pracy i pomaga uniknąć uszkodzeń spowodowanych improwizowanym ciągnięciem.

Jaka jest różnica między uchwytami do ciągnięcia kabla, skarpetami siatkowymi i złączami obrotowymi?

Uchwyty do ciągnięcia (skarpety siatkowe) rozkładają obciążenie na dłuższy odcinek płaszcza kabla, aby zmniejszyć miejscowe naprężenia. Złącza obrotowe znajdują się pomiędzy linka do ciągnięcia i uchwyt ograniczający skręcanie się liny, co ma znaczenie przy przeciąganiu na zakrętach lub gdy lina może się obracać. Używane razem, mogą chronić zarówno integralność kabla, jak i jakość instalacji.

W jaki sposób rolki kablowe mogą zapobiegać uszkodzeniom kabli w punktach wejścia do kanałów?

Punkty wejścia są obszarami wysokiego ryzyka, ponieważ kabel przechodzi z wolnej przestrzeni do zamkniętego kanału. Rolki płynnie prowadzą kabel, redukują płaszcz ścieranie i zachować bezpieczniejszy promień zgięcia. Jest to szczególnie ważne w przypadku ciężkich kabli SN/WN lub gdy trasa skręca bezpośrednio po wejściu.

Kiedy powinienem używać smaru i jaki rodzaj jest odpowiedni?

Smar jest powszechnie stosowany, gdy spodziewane jest duże tarcie: długie ciągi kanałów, wiele zagięć, nierówne wnętrza przewodów lub kable o większych średnicach. Stosuj zatwierdzony do stosowania w kablach smar do ciągnięcia, zgodny z materiałem osłony kabla i lokalnymi wymaganiami środowiskowymi. Unikaj „generycznych” smarów może zniszczyć kurtki lub pozostawić pozostałości.

Jak oszacować tarcie i napięcie przed rozpoczęciem ciągnięcia?

Ocena przed wyciągnięciem zazwyczaj obejmuje mapowanie trasy, liczenie zagięć, kontrolę przewodów i metodę szacowania naprężenia (często w oparciu o ciężar kabla, założenia dotyczące tarcia i mnożniki zgięcia). W przypadku naciągów o większym ryzyku zespoły mogą połączyć te szacunki z pomiarem napięcia w czasie rzeczywistym podczas instalacji w celu sprawdzenia założeń i zapobiegania przeciążeniom.

Jakie narzędzia pomagają zachować minimalny promień gięcia podczas montażu?

Promień gięcia jest chroniony poprzez odpowiedni dobór rolek, rolki narożne w przypadku zmiany kierunku oraz kontrolowane metody ciągnięcia, które pozwalają uniknąć nagłych szarpnięcia. W przypadku wrażliwych kabli instalatorzy mogą dodać prowadnice promieniowe lub zastosować krążki zaprojektowane w celu utrzymania większych promieni, zmniejszając ryzyko uszkodzenia wewnętrznego przewodnika i uszkodzenie izolacji.

Skąd mam wiedzieć, czy kanał jest czysty przed pociągnięciem za kabel?

Typowe kroki obejmują prętowanie kanału, wyciąganie trzpienia (w celu sprawdzenia luzu wewnętrznego) i użycie testowej linki ciągnącej. W trudnych warunkach zespoły mogą używaj narzędzi do inspekcji kanałów, takich jak kamery kablowe. Wczesne potwierdzenie stanu kanału jest jednym z najprostszych sposobów zapobiegania przestojom w trakcie ciągnięcia i uszkodzeniom kabli.

Co to jest „linia pilotażowa” i dlaczego jest ważna?

Lina pilotująca to początkowa lekka lina umieszczona w kanale w celu wytyczenia ścieżki dla silniejszych lin ciągnących i ostatecznie samego kabla. Dobrze ustawiony Linia pilotowa zmniejsza niepewność instalacji, umożliwia stopniowe podciąganie siły i pomaga utrzymać kontrolę i przewidywalność końcowego naciągu liny.

Jak mogę zmniejszyć ryzyko skręcenia lub „korkociągu” linki podczas ciągnięcia?

Ryzyko skręcenia jest zmniejszone dzięki zastosowaniu łączników obrotowych, utrzymywaniu liny ciągnącej w jednej linii, prawidłowemu zarządzaniu wyciągiem i zapobieganiu obracaniu się liny. Kontrolowane ciągnięcie prędkość też ma znaczenie. Jeśli skręcenie zostanie zignorowane, może przełożyć się na wewnętrzne naprężenia i potencjalne długoterminowe problemy z wydajnością.

Które narzędzia do instalacji kabli podziemnych mają największe znaczenie w przypadku ciągnięcia na duże odległości?

W przypadku pracy na długich dystansach podstawowy system obejmuje zazwyczaj odpowiednio dobraną wciągarkę, skalibrowany monitoring naciągu, wysokiej jakości linę ciągnącą, odpowiednie uchwyty i krętliki, oraz narzędzia zarządzające tarciem, takie jak rolki i smar. Wiele projektów korzysta również z praktyk planowania tras i etapowego przeciągania, aby utrzymać ładunki w bezpiecznych granicach.

Jaką dokumentację powinien dostarczyć renomowany dostawca narzędzi?

Poszukaj jasnych specyfikacji (obciążenia znamionowe, materiały, wymiary), instrukcji obsługi, wskazówek dotyczących konserwacji i informacji na temat zapewnienia jakości. Producenci tacy jakNingbo Lingkai Electric Power Equipment Co., Ltd.zazwyczaj wspierają narzędzia dokumentacją techniczną, która pomaga wykonawcom wybrać i odpowiedzialnie używać sprzętu, co dobrze odpowiada oczekiwaniom EEAT w zakresie przejrzystości i wiedzy specjalistycznej.

Jak konserwować narzędzia do instalacji kabli podziemnych, aby przedłużyć ich żywotność?

Podstawowa konserwacja obejmuje czyszczenie po użyciu (zwłaszcza pozostałości smaru), sprawdzanie rolek pod kątem płynnego obrotu, sprawdzanie uchwytów pod kątem zerwanych splotów, sprawdzanie wciągarki podzespołów i układów hamulcowych oraz przechowuj narzędzia w suchym miejscu, aby zapobiec korozji. Rutynowe inspekcje zmniejszają również ryzyko awarii w operacjach pod dużym obciążeniem.

Czy można bezpiecznie ponownie wykorzystać liny do ciągnięcia i uchwyty?

Często tak, ale dopiero po sprawdzeniu. Liny należy sprawdzać pod kątem przetarć, spłaszczonych odcinków, zanieczyszczeń lub pękniętych włókien. Uchwyty należy sprawdzić pod kątem uszkodzeń i dokładność dopasowania. Zasady ponownego wykorzystania powinny być zgodne z wytycznymi producenta i protokołami bezpieczeństwa w miejscu pracy, szczególnie w przypadku ciągnięcia cięższych kabli lub kabli o wyższym napięciu.

Wnioski i dalsze kroki

Narzędzia do instalacji kabli podziemnych są niezbędne w nowoczesnych projektach infrastrukturalnych, wpływając na wydajność, bezpieczeństwo i długoterminową niezawodność. Wybór odpowiednich narzędzi i partnerów znacznie zmniejsza ryzyko operacyjne.

Jeśli oceniasz sprzęt do projektów kabli podziemnych lub potrzebujesz dostosowanych wskazówek technicznych,skontaktuj się z namiw celu omówienia rozwiązań zaprojektowanych dla rzeczywistych warunków instalacyjnych.
