Nazwa: |
Rolki kablowe |
Aplikacja: |
Miejsce instalacji kabla podziemnego |
Średnica: |
Maks. 120 * 200 mm lub dostosowane |
Obciążenie znamionowe: |
10 tys. 20 tys |
Tworzywo: |
MC NYLON /STAL/STOP ALUMINIUM |
Gwarancja: |
1 rok |
Rolki kablowe, zwane także krążkami linowymi lub rolkami podtrzymującymi kable, są niezbędnymi częściami systemów kablowych i odgrywają kluczową rolę w zapewnieniu ich stabilności, niezawodności i trwałości. Urządzenia te mają różne funkcje i zalety, które przynoszą korzyści systemom kablowym na różne sposoby:
Bębny linowe mogą pomóc w zmniejszeniu naprężenia liny, szczególnie w przypadku zakrętów lub zmian kierunku trasy liny. Zapewniając odpowiednie podparcie, pomagają zmniejszyć naprężenia kabli i zapobiegają ich uszkodzeniom na skutek nadmiernego naprężenia. W rezultacie są one niezbędne do zapobiegania uszkodzeniom kabli i poprawy bezpieczeństwa systemu.
Powierzchnia krążków linowych jest zwykle gładka i zaprojektowana w celu zmniejszenia tarcia pomiędzy kablami i krążkami. Pomaga to zapobiegać zużyciu powierzchni kabla i wydłuża jego żywotność. Ograniczając ścieranie, rolki kablowe pomagają również zmniejszyć potrzebę częstej konserwacji i wymiany, co prowadzi do oszczędności kosztów dla właścicieli systemów.
Bębny kablowe pomagają utrzymać kable w określonym kierunku, zapewniając ogólną strukturę i układ systemu kablowego. Ma to kluczowe znaczenie dla utrzymania stabilności i niezawodności systemu poprzez unikanie splątania lub ugięcia kabla. Rolki kablowe ułatwiają również instalację i konserwację kabli, utrzymując kable w porządku i porządku.
Kolejną zaletą krążków linowych jest ich zdolność do przystosowania się do różnych środowisk, w tym warunków wewnętrznych, zewnętrznych, wysokiej i niskiej temperatury oraz innych warunków. Zwykle są wykonane z trwałych i odpornych na korozję materiałów, takich jak stal lub nylon, aby zapewnić ich niezawodną pracę w różnych scenariuszach zastosowań. Ta cecha jest ważna dla maksymalizacji ich użyteczności w różnorodnych systemach kablowych i zastosowaniach.
Rolka uziemiająca do kabli jest niezbędnym narzędziem do kabli o średnicy mniejszej niż 200 mm. W zestawie znajdują się dwa rodzaje krążków – nylonowe i aluminiowe.

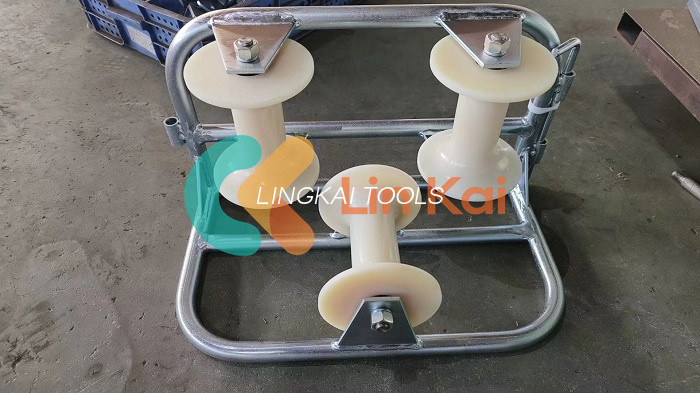

Rolka kablowa z potrójnym krążkiem została zaprojektowana specjalnie do prowadzenia kabli o dużej średnicy. Można go dostosować w celu uzyskania dowolnych kątów skrętu w celu zaspokojenia różnych wymagań.

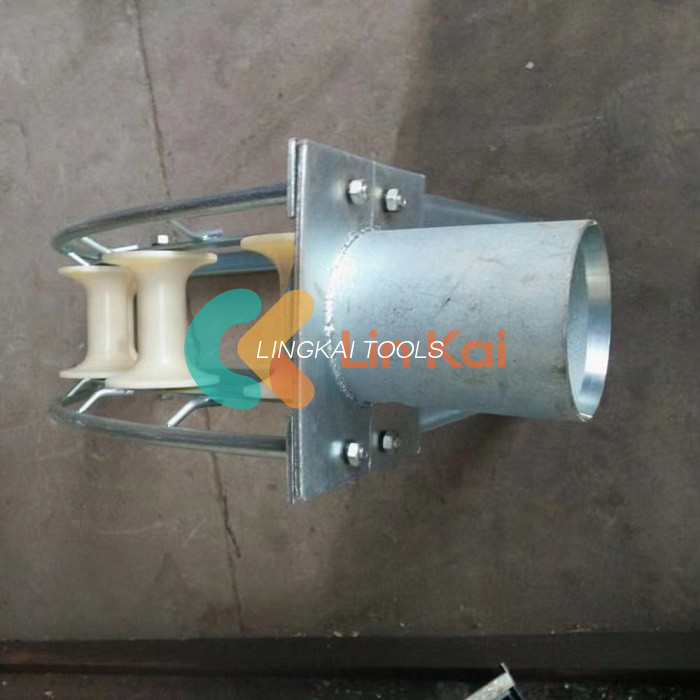

Rolka zabezpieczająca wejście kabla to wybawienie, jeśli chodzi o ochronę przedłużeń kabli. Można go łatwo umieścić w wejściu tuby pod dowolnym kątem i ma zamykaną, ocynkowaną powierzchnię stalową z pojedynczym nylonowym krążkiem, co zapewnia maksymalną ochronę kabla przed uszkodzeniem.
Rolka zabezpieczająca wejście kablowe serii D jest wyposażona w mechanizm o zwiększonej długości i stałej długości, który zapewnia długowieczność. Posiada pojedynczy nylonowy krążek ułatwiający prowadzenie kabla.

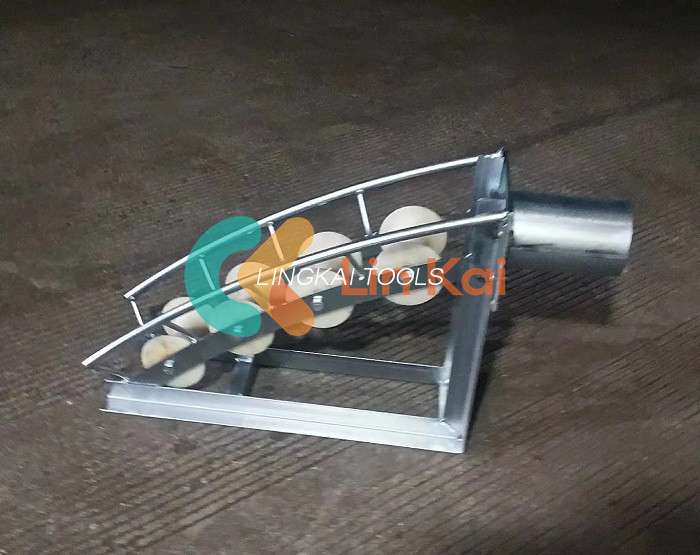

Rolka do głowicy kablowej to wszechstronne narzędzie, które chroni kabel i linę ciągnącą na głowicy, zapewniając maksymalne bezpieczeństwo. Jest to pozycja obowiązkowa dla każdego, kto pracuje w tym obszarze.
Prosta rolka kablowa do układania kabla podziemnego| Nr artykułu | Model | Obciążenie robocze (KN) | Średnica kabla (mm) |
Budowa rolki kablowej | Waga (kg) |
| 21171 | SHL1 | 10 | Φ150 | Odlewana aluminiowa rama Aluminiowy wałek | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Odlewana aluminiowa rama Nylonowa rolka | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Wałek aluminiowy z podstawą z blachy stalowej | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Nylonowy wałek z podstawą z blachy stalowej | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Rama z rur stalowych Rolka aluminiowa | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Nylonowa rolka z ramą z rur stalowych | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Rury stalowe, długie nogi, rolka aluminiowa | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Nylonowe rurki z długimi nogami i rurkami stalowymi | 7.8 |
Uwaga: Rolki służą do montażu różnych podziemnych kabli energetycznych o średnicy do Ø200 mm, należy wybrać odpowiednią rolkę w zależności od rozmiaru kabla.
Wszystkie koła pasowe osadzone są na łożyskach. Rama wykonana jest ze stali ocynkowanej.
Rolki narożne do kabli
| Nr artykułu | Model | Obciążenie robocze (KN) | Rozmiar kabli (mm) | Waga (kg) |
| 21211 | SHL | 8 | ≤ Ř80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ř150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ř150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ř150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ř150 | 9 |
Zastosowanie: Rolki narożne do kabli służą do montażu kabla zasilającego w narożniku wykopu.
Krążki wykonane są z aluminium lub nylonu MC, wszystkie krążki są zamontowane na łożyskach.
Kable prowadzące i nośne:
Bębny kablowe są często umieszczane w rogach linii kablowych, aby zapewnić prowadzenie i wsparcie dla kabli. W systemie kablowym kable przechodzą przez wiele punktów, a krążki linowe zapewniają, że kable poruszają się po zamierzonej ścieżce, zapobiegając zwiotczeniu lub skręceniu, które może być spowodowane ich ciężarem, środowiskiem zewnętrznym i innymi powiązanymi czynnikami.
Nasze narzędzia do przeciągania kabli elektrycznych zostały zaprojektowane tak, aby instalacja kabli była łatwiejsza i wydajniejsza. Oferujemy szeroką gamę wsparcia technicznego i usług, aby zapewnić naszym klientom maksymalne wykorzystanie posiadanych narzędzi:
Nasz zespół ekspertów specjalizuje się w zapewnianiu najwyższej klasy usług i wsparcia. Skontaktuj się z nami, aby uzyskać więcej informacji na temat tego, jak możemy pomóc Ci w zakresie ciągnięcia kabli.
