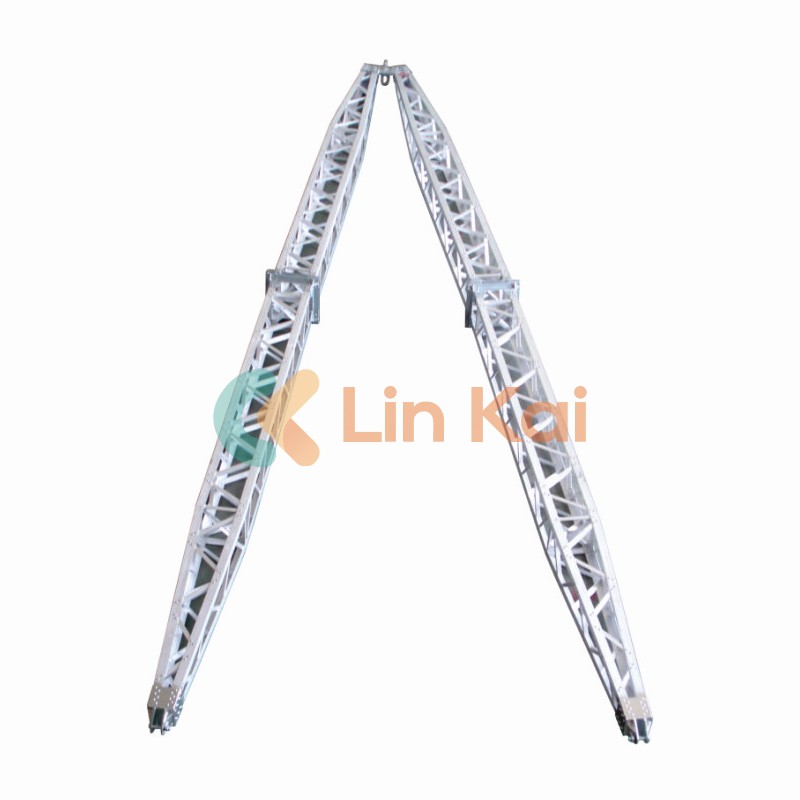

JakiśKatak kratowy dżin dżinto tymczasowa, zaprojektowana rama podnoszenia używana do podniesienia, pozycjonowania i instalowania biegunów, wież i powiązanego sprzętu podczas erekcji linii transmisji, telekomunikacji i struktury użyteczności. W przeciwieństwie do pojedynczych rurowych lub rurowych słupów dżinów, konstrukcja sieci w kształcie A wykorzystuje otwartą, trójkątną ramę, która łączy wysoką wytrzymałość, niską masę i sztywność skrętną. Ta konfiguracja sprawia, że ​​jest szczególnie odpowiednia do podnoszenia i podnoszenia odcinków całej wieży, zespołów antenowych, krzyżowych i podobnych komponentów, w których wymagane są kontrolowane, podnoszące podnoszenie i kompaktowy ślad na miejscu. Producenci często oferują bieguny dżinów sieci w kształcie litery A w wariantach stali aluminiowej i wysokiej rozciągu, aby zrównoważyć przenośność, wytrzymałość i odporność na korozję.

W praktyce dżin kratowy w kształcie A jest zakotwiczony u podstawy struktury lub w jego pobliżu i podłączony do sekcji, którą należy wznieść; Wciągarki, bloki chwytania i kontrolowane takielunku są następnie używane do podnoszenia i obracania sekcji na miejscu. Ponieważ słup dżinu działa jak kontrolowane ramię dźwigni i punkt podnośnika, zmniejsza potrzebę dużych mobilnych dźwigów w odległych lub ograniczonych miejscach, a zatem jest wspólnym rozwiązaniem do transmisji, dystrybucji i erekcji wieży telekomunikacyjnej. Technika ta jest szeroko udokumentowana w procedurach terenowych i SOP do budowy linii i pracy wieży.

Jak to działa (projekt, kluczowe parametry i co określić przy zakupie)

W jaki sposób dżin kratowy w kształcie litery A tłumaczy małą wciągarkę w bezpieczną, przewidywalną windę? U podstaw bieguna dżin przekształca siłę wciągarki na chwilę w momencie obrotu w podstawowym połączeniu. Geometria sieci w kształcie A utrzymuje cienkie i światło materiału, jednocześnie używając trójkątnych elementów do odporności na zginanie i skręt, rozkładając obciążenia przez wiele nóg i węzłów struszających, a nie jedną rurkę. Zespół górny/głowicy jest zaprojektowany w celu akceptowania różnych załączników (stała głowica, głowica uwyższająca, głowica z podwójnym zastosowaniem) i bloki olinujące, umożliwiając dopasowanie słupa dżinu do profilu podnoszenia sekcji wieży.

Poniżej znajduje się zwięzła tabela parametrów technicznych, z której zespoły zamówień i inżynierowie witryny często stosują modele dżinu dżinu w kształcie A. Są to reprezentatywne pola i typowe zakresy-dokładne wartości różnią się w zależności od producenta i modelu, więc zawsze żądaj certyfikatów specyficznych dla modelu, raportów z testów i wykresów obciążenia.

Na co należy nalegać w danych fabrycznych i dokumentach dostawy? Zawsze żądaj: raporty z certyfikowanych materiałów (rozciąganie, wydajność), rysunki wymiarowe, wykres obciążenia producenta (w tym pojemność podnoszenia pod różnymi kątami), rekordy spawania/rivet, jeśli dotyczy, certyfikaty testowe dla dostarczanych bloków wciągarków/chwytania oraz pisemna instrukcja kontroli i konserwacji. Dokumenty te wypełniają lukę między ogólną specyfikacją a faktyczną bezpieczną zdolnością roboczą słupa ginu na Twojej stronie.

Jak dopasować słup ginu do wymagań dotyczących witryny-krótka lista kontrolna osadzona w technicznym przepływie pracy: Określ wzniesioną wagę sekcji i środku grawitacji, zdefiniuj dostępne punkty zakotwiczenia i geometrię podstawową, oblicz wymagany moment (wciągarka × ramię dźwigni) i wybierz biegun dżinowy z opublikowanym pojemnością na kąt pracy. Gdy wysokość wieży lub obciążenia wiatrem/lodem pchają kopertę, uaktualnij do modeli o wyższej pojemności lub wybierz serię wzmocnioną stalą zaprojektowaną do ciężkiej służby. Do weryfikacji wyboru należy użyć wykresów obciążenia producenta i odpowiednich standardów bieguna dżinu.

Dlaczego warto wybrać kratę kratową.

Dlaczego doświadczeni kontrahenci wybierają słup dżinu kratowego w kształcie A w porównaniu z alternatywami? Przyczyny należą do kategorii operacyjnych, logistycznych i bezpieczeństwa.

Po pierwsze, wydajność operacyjna: kratę A-kształt daje doskonały stosunek wytrzymałości do masy. W porównaniu z pojedynczymi rurowymi biegunami gin o porównywalnym momencie podnoszenia, skrawki sieci są lżejsze do transportu i łatwiejsze do montażu, zmniejszając godzinę godzin podczas mobilizacji. Członkowie Triangululd opierają się wyboczeniu skrętnym, gdy biegun pracuje pod kątem poza piwnicą podczas sekwencji uwyższającej, co oznacza stabilniejszy, bardziej kontrolowany podnośnik.

Po drugie, zdolność do adaptacji na miejscu: słupy dżinu kratowego w kształcie litery A często występują w modułowych sekcjach, które są przypięte lub przykręcone razem. Ta modułowość pozwala załogom dostosować zebraną wysokość do ograniczeń miejsca, obniżając potrzebę zbyt dużego dźwigu lub drugiego dźwigu. W wielu wiejskich lub górzystych projektach transmisji logistyczne uproszczenie przekłada się na znaczne oszczędności kosztów i harmonogramu.

Po trzecie, wyrównanie bezpieczeństwa i regulacyjne: Projektowanie i użycie słupów dżinu są omawiane w standardach branżowych i zaakceptowanych procedur (na przykład wytyczne TIA/ANSI GIN i dokumenty IEEE, które opisują limity i protokoły testowe dla biegunów dżinów używanych w komunikacji i pracy transmisji). Załogi terenowe powinny śledzić pisemne SOP, które obejmują konfigurację olustu, projektowanie zakotwiczenia, linie tagów, strefy wykluczenia, kontrola przed Lift i Procedury obniżania awaryjnego. Kilka jurysdykcji osadza te standardy w lokalne przepisy lub zasady pracodawcy dotyczące pracy wieży. Korzystanie z urządzeń zbudowanych do uznania standardów i obsługiwanych w celu udokumentowanego SOP zmniejsza ryzyko i zapewnia jasność prawną i ubezpieczeniową w przypadku incydentu.

Rozważania dotyczące krytycznych bezpieczeństwa (co kontrolować każdy wind): nie przekraczają zdolności znamionowych pod danym kątem pracy; Upewnij się, że szpilki i elementy łączące są oceniane i zabezpieczone; Sprawdź, czy hamulce wciągarki i bloki chwytania są w stanie certyfikowanym; Monitoruj prędkość wiatru i zawiesić, gdy podmuchy zagrażają stabilności; i zaplanuj kontrolowaną ścieżkę opuszczania w przypadku awarii podstawowej wciągarki. Wiele instrukcji dostawców i SOP witryn wymaga również rekordów testowania obciążenia i kontroli wizualnej przed pierwszym użyciem na stronie. Te praktyczne kontrole są zgodne z tymi samymi zasadami znalezionymi w opublikowanych SOP dla operacji dżinu.

Jak zmniejszyć ryzyko ludzi i sprzętu: Przypisaj jednego kompetentnego przełożonego windy z upoważnieniem w stosunku do windy, przekazuj plan podnoszenia i sygnały wszystkim personelowi, umieść strefy wykluczenia i utrzymuj nieistotne pracowników. Listy kontrolne przed Liftami powinny obejmować weryfikację momentu montażowego/pinu producenta, kąty olinowania, oceny szarpnięcia i stabilność kotwicy. Jeśli jest to dostępne, użyj wciągarków lub ogniw obciążenia, aby aktywnie rejestrować siłę podnoszenia i uniknąć nieumyślnych przeciążeń. Kontrole te są proste, ale zmieniają różnicę między rutynowymi podnośnikami i incydentami, które powodują przestoje i przekroczenie kosztów.

Węzeł 4 - dwa popularne pytania (pytania i odpowiedzi)

P: Skąd mam wiedzieć, który typ głowy (ustalony w porównaniu z ustalonym) potrzebuję zamówienia na słup ginu?
Odp.: Wybierz głowicę Upending, jeśli operacja wymaga obrócenia kompletnej sekcji wieży od poziomego do pionowego (głowica upoważniająca umożliwia kontrolowane obrócenie i zwykle integruje system obrotowy lub zrzutu), wybierz stałą głowicę, jeśli podniesiesz tylko pionowo lub użyjesz bieguna dżinu jako statycznej temperatury podnoszenia; Jeśli praca w witrynie łączy oba zadania, określ głowicę z podwójnym zastosowaniem, aby ten sam biegun gin obsługuje zarówno windy pionowe, jak i operacje uwyższające bez modernizacji pola-zawsze weryfikuj wykres obciążenia producenta do wybranej konfiguracji głowy.

P: Jakie rutynowe inspekcje i konserwacja przez lata zapewnią bezpieczeństwo sile dżinu kratowego?
Odp.: Sprawdź przed każdym użyciem (sprawdź nity/śruby, poszukaj pęknięć linii włosów lub korozji w członkach, zweryfikuj klipy i klipy bezpieczeństwa, testuj hamulce wciągarki i warunek liny), wykonaj dokumentowaną roczną kontrolę strukturalną (w tym testy niszczące się na spawach wysokoprzestrzeniowych lub otworach pinowych, jeśli wymagane przez program QA), zastąp klapsy i linę drucianą na objawy zużycia, a także podążaj za producentem. Harmonogram testu obciążenia, aby każda dostarczona jednostka zachowała certyfikowane możliwości podnoszenia. Zachowaj dokumentację kontroli, aby wykazać należytą staranność klientom i władzom bezpieczeństwa.

Podsumowując, słup dżinu w kształcie kształtu A jest sprawdzonym, wydajnym narzędziem do wznoszenia biegunów transmisyjnych, wież telekomunikacyjnych i podobnych struktur, w których mobilność, kontrola i korzystny stosunek wytrzymałości do ważności są priorytetami. Jego modułowość, opcje typu głowy i udokumentowane wykresy obciążenia sprawiają, że jest proste, aby dopasować model do potrzeb; Jego praktyka projektowa i operacyjna są zgodne z ustalonymi standardami i SOP stosowanymi w branży. W przypadku zespołów oceniających opcje ważić całkowity koszt cyklu życia (zamówienia, transport, godziny załogi do montażu i konserwacji), a nie sama cena zakupu-to właśnie tam, gdzie systemy sieci w kształcie litery A powszechnie wykazują przewagę. W celu profesjonalnego zamówienia i wsparcia technicznego na słupach dżinu kratowego w kształcie A, rozważ zaprojektowane linie produktów Lingkai; Ich modele są dostępne z pełną dokumentacją techniczną, wykresami obciążenia i obsługą posprzedażnych.Skontaktuj się z namiW przypadku arkuszy modeli, certyfikatów fabrycznych i konsultacji wyboru specyficznego dla witryny-nasz zespół odpowie w szczegółowych propozycjach i opcjach dostawy.
