Opis: |
Płyta czołowa linii przesyłowej |
Obciążenie robocze: |
Maks. 180KN |
Funkcjonować: |
Przewody sznurkowe |
Ilość przewodów: |
3 |
Szerokość krążka bloków naciągowych: |
100,110 MM |
Model: |
SZ3A-10. SZ3A-13 SZ3A-18 |

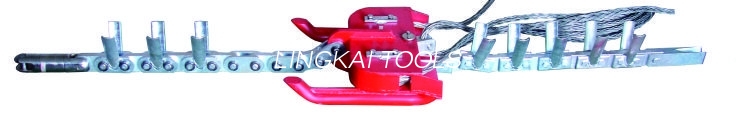

Płyty biegowe dla trzech wiązek przewodów w transmisyjnych liniach dystrybucyjnych
Dane techniczne
| Numer pozycji | Model | Obciążenie znamionowe (kN) | Odpowiednia szerokość krążka bloku naciągowego (mm) | Waga (kg) | Długość liny stalowej (m) |
| 17228 | SZ3A-10 | 100 | 100 | 114 | 1×30+1×15 |
| 17229 | SZ3A-13 | 130 | 110 | 130 | 1×30+1×15 |
| 17230 | SZ3A-18 | 180 | 110 | 142 | 1×30+1×15 |
Funkcja:Został zaprojektowany tak, aby uniknąć gromadzenia się naprężeń skrętnych podczas naciągania linki
Uwagi:Można dostosować zgodnie ze specyfikacją innych bloków naciągowych.
Opis produktu
Płyty czołowe jezdne służą do naciągania wiązek przewodów i ciągnięcia bloków naciągowych. Zaprojektowaliśmy i wyprodukowaliśmy listwy progowe 2, 3, 4, 6,8-przewodowe. W zależności od wymagań klienta istnieją dwa rodzaje stopni biegowych. Jeden to typ mocujący, drugi to typ równoważący z centralnym kołem i liną ciągnącą z drutu stalowego.
Parametry techniczne
| Numer pozycji | Model | Obciążenie znamionowe (kN) | Waga (kg) | Szerokość odpowiedniego krążka (mm) | Cechy |
| 17231 | SZ4A-13 | 130 | 96 | 100 | Zrównoważony typ koła pasowego |
| 17232 | SZ4B-13 | 130 | 65 | 100 | Przewodniki są od siebie niezależne. |
| 17233 | SZ4B-18 | 180 | 95 | 110 | Przewodniki są od siebie niezależne. |
| 17234 | SZ4B-25 | 250 | 110 | 110 | Przewodniki są od siebie niezależne. |
| 17238 | SZ4C-25 | 250 | 88 | 110 | Przewodniki są od siebie niezależne. |
| 17239 | SZ4B-32 | 320 | 150 | 125 | Przewodniki są od siebie niezależne. |
2 dołączone płyty prowadzące z przewodami
| Nr artykułu | Model | Opis | Obciążenie robocze (KN) | Waga (kg) | Znaki |
| 17220 | SZ2-8 | Używany do bloku naciągowego 508X75 | 80 | 17 | Przewodniki są naciągane oddzielnie od różnych kół byka |
| 17221 | SZ2-8A | Używany do bloku naciągowego 660X100 | 80 | 19 | |
| 17222 | SZ2-8B | Używany do bloku naciągowego 822X110 | 80 | 20 | |
| 17223 | SZ2A-8 | Używany do bloku naciągowego 660X100 | 80 | 90 | Struktura koła pasowego |
| 17224 | SZ2B-13 | Używany do bloku naciągowego 822X110 | 130 | 55 | Przewodniki są naciągane oddzielnie od różnych kół byka |
| 17225 | SZ2C-13 | Używany do bloku naciągowego 916X110 | 130 | 50 | |
| 17226 | SZ2B-18 | Używany do bloku naciągowego 1024X125 | 180 | 65 |
Zastosowanie: Służy do naciągnięcia 2 wiązek przewodów, do połączenia liny pilotującej z przewodami. Pionowe ciężkie ogniwa utrzymują stopień w pozycji poziomej, zapewniając prawidłowe wejście do bloków naciągowych. Typ koła pasowego równoważącego jest zwykle używany w przypadku 2 wiązek przewodów, które są ciągnięte z tych samych kółek napinacza.
6 (8) listwy biegowe z przewodami w wiązce
| Nr artykułu | Model | Opis | Obciążenie znamionowe (KN) | Waga (kg) | Znaki |
| 17241 | SZ6B-25 | Używany do bloku naciągowego 822X110 | 250 | 140 |
Przewodniki są naciągane oddzielnie od różnych kół byka |
| 17242 | SZ6B-25A | Używany do bloku naciągowego 660X100 | 250 | 137 | |
| 17243 | SZ6A-18 | Używany do bloku naciągowego 660X100 | 180 | 160 | Typ salda |
| 17244 | SZ6A-25 | Używany do bloku naciągowego 822X110 | 250 | 180 | |
| 17246 | SZ8B-28 | Używany do bloku naciągowego 822X110 | 280 | 240 | Typ mocowania |
Zastosowanie: Służy do naciągania wiązek 6 i 8 przewodów, do łączenia liny pilotującej z przewodami. Pionowe ciężkie ogniwa utrzymują stopień w pozycji poziomej, zapewniając prawidłowe wejście do bloków naciągowych. Typ koła pasowego równoważącego jest zwykle używany w przypadku 2 wiązek przewodów, które są ciągnięte z tych samych kółek napinacza.
